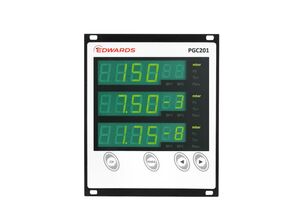

PGC201 - Contrôleur passif Pirani/Penning, D03000400
Référence produit: D03000400
Ajouté à votre panier
Contrôleur de jauge passif PGC
Le contrôleur Edwards PGC201 couvre la plage de pression entre 10-9 et 1000 mbar en combinant deux principes de mesure des jauges PRG et CPG. Le PGC202 associe les jauges PRG et les jauges IG40 BA ou IG40 EX pour mesurer les pressions de vide dans la plage comprise entre 10-12 et 1000 mbar. Ces deux contrôleurs offrent des fonctions de surveillance et de contrôle pour les jauges connectées.
Features and Benefits
- Unité de commande compacte à 3 canaux pour une plage de pression pour capteurs passifs de -10-9 à 1000 mbar PGC201 -10-12 à 1000 mbar PGC202
- Commutation automatique du mode Pirani au mode cathode froide Penning (PGC201)
- Capteurs UHV soit système de mesure Bayard-Alpert IG40 BA ou système de mesure Extractor IG40 EX (PGC202)
- Longueur des câbles de mesure jusqu'à 50 mètres
- Facile à utiliser
General Product Information
| Poids | 1.40 |
| Tension d'alimentation | 1Ph 100-240V ± 10%, 50/60 Hz |
| Dimension Longueur | 0.174 |
| Indice IP | IP40 |
| Dimension Hauteur | 0.128 |
| Dimension Largeur | 0.105 |
| Connexion d'alimentation en hélium | CEI EN60320 C14 - mâle (pour fiche mâle C13 sur câble secteur) |
| Canaux de mesure | 3 |
| Unités de mesure disponibles |
mbar
Torr Pa |
| Accessories / Scope of Supply | Supplied with EU and USA Line Cord |
| Dimension Comments | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. We always recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
Environmental Conditions
| Température ambiante de fonctionnement max. | 323.15 |
| Température ambiante Fonctionnement Min | 278.15 |
| Température ambiante de stockage min. | 253.15 |
| Température ambiante de stockage max. | 333.15 |
Connectivity - Communication Interface
| Connecteur électrique d'interface de communication | Câbles spécifiques pour jauges passives |
- D1G1091100-A00_A_APG200_-_XM-DN16CF_CUSTOMR_REF.stp - English - Drawings
- D0300040001EN - Instructions.pdf - English - Instructions
- D0300041001EN - Instructions.pdf - English - Instructions
- D0300040001FR - Instructions.pdf - French - Instructions
- D0300041001FR - Instructions.pdf - French - Instructions
- D0300040001DE - Instructions.pdf - German - Instructions
- D0300041001DE - Instructions.pdf - German - Instructions
- D0300040001IT - Instructions.pdf - Italian - Instructions
- D0300041001IT - Instructions.pdf - Italian - Instructions
- D0300040001JP - Instructions.pdf - Japanese - Instructions
- D0300041001JP - Instructions.pdf - Japanese - Instructions
- D0300040001KR - Instructions.pdf - Korean - Instructions
- D0300041001KR - Instructions.pdf - Korean - Instructions
- D0300040001SC - Instructions.pdf - Simplified Chinese - Instructions
- D0300041001SC - Instructions.pdf - Simplified Chinese - Instructions
- D0300040001ES - Instructions.pdf - Spanish (European) - Instructions
- D0300041001ES - Instructions.pdf - Spanish (European) - Instructions
