Spécifications
| Raccordement de la bride d'entrée du vide | DN 16 ISO-KF (NW16) |
| Connexion de la bride de sortie du vide | Silencieux monté 1/8" BSPP (or G 1/8") Female |
| Méthode de refroidissement | Refroidissement par air (convection) |
| Pression ultime | 200.00 |
| Tension d'alimentation | DC 24V |
| Puissance totale nominale | 64.00 |
XDD1 - Diaphragm Pump, DC 24V, MK3
Variantes
Explorez les variantes ci-dessous pour comparer le produit.
| Short Description | Référence produit | Poids | Phase de l'alimentation | Tension d'alimentation | Dimension Longueur | Indice IP | Fréquence d'alimentation | Dimension Hauteur | Connexion d'alimentation en hélium | Méthode de refroidissement | Puissance totale nominale | Puissance totale nominale @60Hz | Puissance totale nominale @50Hz | Vitesse de pompage de l'azote dans l'air 60 Hz | Vitesse de pompage de l'azote dans l'air 50 Hz | Vitesse de rotation nominale | Puissance au vide ultime | Pumping Speed Air Nitrogen (@50Hz or max @default setting) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A74602983 | 7.30 | 1-Ph | 1Ph 100-120/200-230V 50/60Hz | 0.334 | IP40 | 50 Hz 60 Hz | 0.215 | DSUB 15 broches - mâle | Refroidissement par air (forcé - ventilateur) | 80.00 | 80.00 | 80.00 | 3.889 × 10⁻⁴ | 3.333 × 10⁻⁴ | - | 80.00 | 3.333 × 10⁻⁴ | |
| A74603991 | 4.10 | 3-Ph | DC 24V | 0.223 | IP20 | Tension CC | 0.164 | CEI EN60320 C14 - mâle (pour fiche mâle C13 sur câble secteur) | Refroidissement par air (convection) | 64.00 | 64.00 | 64.00 | 5.000 × 10⁻⁴ | 3.889 × 10⁻⁴ | 28.33 | 64.00 | 3.889 × 10⁻⁴ |
Pompes diaphragme
Discover the power of our Diaphragm Pumps Collection.
XDD1 Diaphragm Pumps offer compact and efficient pumping designed for clean, high vacuum applications. Ideal for supporting small turbomolecular pumps, the XDD1 is not only versatile but also serves as a free-standing benchtop unit.
D-LAB Membrane Pumps: Support your chemical or pharmaceutical laboratory operations with these top-quality machines. Engineered with chemically resistant Teflon® heads, diaphragms, and Kalrez® valves, these pumps offer a myriad of choices.
Optimize your laboratory experience with the precision and reliability of our Diaphragm Pumps collection. Shop now for high-quality pumps tailored for clean, high vacuum applications and chemical laboratory tasks.

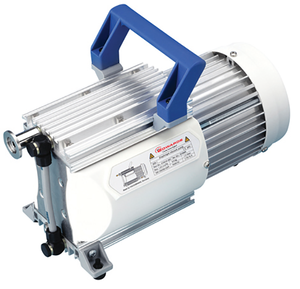

Pompe à diaphragme XDD1
Les pompes à membrane XDD1 sont des pompes compactes et efficaces, utilisées pour le backup de pompes turbomoléculaires dans des applications propres et à vide poussé, et également conçues pour être des unités autonomes sur table. Une pression finale typique de 5 x 10-8 mbar peut être obtenue en utilisant une XDD1 pour le backup d'une petite pompe turbomoléculaire. Les pompes XDD1 sont destinées à des applications non agressives, dans des zones sûres.
La version 24 V est conçue pour fournir un ensemble de pompage complet et peut être utilisée avec la Turbo Edwards et le contrôleur . Le moteur à tension continue fonctionne sur 24 V via un connecteur DIN à 15 broches. En sélectionnant le mode approprié, la vitesse de la pompe peut être contrôlée par l'utilisateur pour fournir une vitesse de pompage variable ou une vitesse de pompage maximale. La pompe est compacte et efficace. La version Mk3 24V peut maintenant être réglée par l'utilisateur pour fonctionner à une vitesse maximale de 1,8 m3h-1 à 2400 tr/min.
Dans des conditions normales, la XDD1 ne nécessite pratiquement aucune maintenance, la durée de vie des membranes et des vannes étant généralement supérieure à 10 000 heures de fonctionnement, en fonction de l'application.

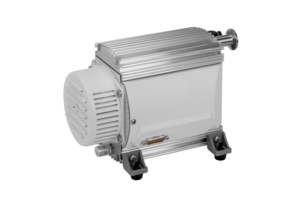

XDD1 - Diaphragm Pump, DC 24V, MK3
Le XDD1 Mk3 24V est la troisième génération de cette machine. Elle offre la solution la plus compacte grâce à son entraînement 24V. Ce système d'entraînement lui confère une grande efficacité énergétique et offre également la possibilité d'utiliser le contrôle de la vitesse de la pompe.
Features and Benefits
- Technologie de pompage à sec, sans lubrifiant - éliminant le besoin de vidanges et d'éliminations coûteuses.
- Léger et compact - avec un faible encombrement permettant une grande souplesse d'utilisation.
- Pompe d'appui idéale - pour les petites pompes turbomoléculaires.
- Conforme - aux normes EN61010, EN1012, CSA/UL.
- Dans le monde entier - 115/230 V ou 24 V en option.
- Connecteur IEC 60320 C13 - sur les pompes à courant alternatif.
General Product Information
| Raccordement de la bride d'entrée du vide | DN 16 ISO-KF (NW16) |
| Poids | 4.10 |
| Connexion de la bride de sortie du vide |
Silencieux monté
1/8" BSPP (or G 1/8") Female |
| Phase de l'alimentation | 3-Ph |
| Tension d'alimentation | DC 24V |
| Dimension Longueur | 0.223 |
| Indice IP | IP20 |
| Fréquence d'alimentation | Tension CC |
| Dimension Hauteur | 0.164 |
| Dimension Largeur | 0.117 |
| Connexion d'alimentation en hélium | CEI EN60320 C14 - mâle (pour fiche mâle C13 sur câble secteur) |
| Noise / Sound Level | 45.00 db(A) |
| Méthode de refroidissement | Refroidissement par air (convection) |
| Connection Inlet / Outlet Flange | DN 16 ISO-KF (NW16) / Silencieux monté |
| Accessories / Scope of Supply | This product does not include the correct local mains power cable. Has to be additionally selected from the list of suitable accessories. |
| Dimension Comments | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. We always recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
| Certification Motor |
UL
CSA |
Performance Data
| Puissance totale nominale | 64.00 |
| Puissance totale nominale @60Hz | 64.00 |
| Puissance totale nominale @50Hz | 64.00 |
| Vitesse de pompage de l'azote dans l'air 60 Hz | 5.000 × 10⁻⁴ |
| Vitesse de pompage de l'azote dans l'air 50 Hz | 3.889 × 10⁻⁴ |
| Pression ultime | 200.00 |
| Vitesse de rotation nominale | 28.33 |
| Puissance au vide ultime | 64.00 |
| Pumping Speed Air Nitrogen (@50Hz or max @default setting) | 3.889 × 10⁻⁴ |
Operation Conditions - Limitations
| Pression absolue Entrée Continue Max | 1.000 × 10⁵ |
| Altitude max. | 2000.00 |
| Pression absolue Sortie Continue Max | 1.100 × 10⁵ |
Environmental Conditions
| Température ambiante de fonctionnement max. | 313.15 |
| Température ambiante Fonctionnement Min | 283.15 |
| Température ambiante de stockage min. | 263.15 |
| Température ambiante de stockage max. | 333.15 |
Classification
| Gamme de pression du produit | Rough Vacuum: 1000 mbar - 1 mbar |
| Classification vide élevé / moyen / faible | Pompe à vide primaire |
| Pompe sèche ou humide | Dry |
| Technologie des pompes à vide | Diaphragm Pump |
Material of Construction
| Matériaux de construction | Aluminium,FPM,PTFE,Acier inoxydable,Aluminium/caoutchouc silicone,PE,Aluminium anodisé |
| Matériaux exposés au vide | Aluminium,FPM,PTFE,Stainless steel,Aluminium/silicone rubber,PE,Aluminium anodized |
- A74603856 - Instructions.pdf - Brazilian Portuguese - Instructions
- A74603851 - Instructions.pdf - Czech - Instructions
- A74603886 - Instructions.pdf - Dutch - Instructions
- A74603885 - Instructions.pdf - English - Instructions
- 3601-0472-01-XDD1-Datasheet.pdf - English - Technical Data
- A74603883 - Instructions.pdf - French - Instructions
- A74603882 - Instructions.pdf - German - Instructions
- A74603884 - Instructions.pdf - Italian - Instructions
- A74603852 - Instructions.pdf - Polish - Instructions
- A74603888 - Instructions.pdf - Spanish (European) - Instructions
