Spécifications

Connection Inlet / Outlet Flange	DN 200 ISO-K / DN 25 ISO-KF (NW25)
Méthode de refroidissement	Refroidissement par air (forcé - ventilateur) Refroidissement par eau Refroidissement par air (convection)
Puissance totale nominale	500.00
Tension d'alimentation	DC 48V

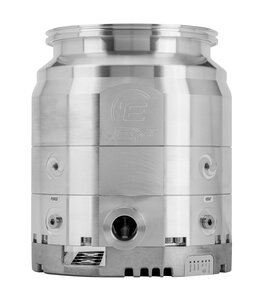

nEXT930Q - Turbo Pump, DC 48V , 500 W, DN 200 ISO-K, Q - Écoulement élevé Débit élevé

Référence produit: B8K100D00

0 En stock

Cliquer pour connaître la disponibilité

Ajouté à votre panier

Variantes

Explorez les variantes ci-dessous pour comparer le produit.

Short Description	Référence produit	Variante TMP
nEXT930Q - ISO-K200 NW25	B8K100D00	Q Q - Écoulement élevé Débit élevé
nEXT930D - ISO-K200 NW25	B8K200D00	D D - Duplex
nEXT930D - CF200 NW25	B8K200F00	D D - Duplex

Détails du produit

Pompes turbomoléculaires

Les pompes turbomoléculaires (PTM) sont des pompes à vide cinétiques qui fonctionnent à l'aide d'un rotor en rotation très rapide (tournant généralement à une vitesse comprise entre 24 000 et 90 000 tours/minute). Leurs pressions de fonctionnement typiques se situent dans la gamme des pressions élevées à ultra-hautes, entre 10-3 et 10-11 mbar, avec des vitesses de pompage comprises entre 10 et 4 000 l/s. Ils sont largement utilisés dans les applications scientifiques et industrielles qui nécessitent des environnements sous vide précis et propres, comme l'analyse de surface, la spectrométrie de masse et le dépôt sous vide. Ils peuvent fonctionner en continu pendant de longues périodes, ce qui les rend idéaux pour de nombreuses applications de laboratoire et de fabrication.

Pompes nEXT

Les pompes turbomoléculaires nEXT sont des pompes à turbine multi-étagée à flux axial avec contrôleurs intégrés pour des vitesses de pompage de 47 à 1250 ls-1.

La pompe nEXT est une pompe turbomoléculaire composée de paliers hybrides. Les pompes nEXT combinent notre technologie de paliers éprouvée (palier inférieur en céramique lubrifié à l'huile et palier supérieur sec à aimant permanent), une conception améliorée du rotor avec un nouvel étage de traînée moléculaire pour améliorer la vitesse de pompage et les taux de compression, ainsi que la facilité d'entretien pour l'utilisateur. Elles sont équipées de moteurs sans capteur de 24 à 48 V CC avec un entraînement intégré entièrement compatible avec notre gamme de contrôleurs TAG et TIC.

nEXT930

Avec les pompes turbomoléculaires nEXT930, Edwards propose une pompede plus grande capacité offrant des vitesses de pompage de l'azote de 925 l/s.

nEXT930Q - ISO-K200 NW25

est une pompe turbomoléculaire - palier hybride avec une conception S - Simplex (Standard) offrant un débit de gaz élevé pour l'azote et spécifiquement pour l'argon.

Features and Benefits

Palier magnétique supérieur - assure un vide propre, une faible puissance et de faibles vibrations.
Conception optimisée des rotors - pour des vitesses élevées et une forte compression.
Gamme de variantes adaptées à de nombreuses applications - D = variante standard de la pompe nEXT, H = conception optimisée du rotor pour la compression de gaz légers et T = étage régénératif supplémentaire pour une compression accrue et une capacité de contre-pression plus élevée
Contrôleur / électronique intégré - offre un contrôle direct E/S ou série ou peut être connecté à l'un de nos contrôleurs TAG ou TIC pour une systématisation facile.
Entièrement réparable par l'utilisateur - la cartouche d'huile et les roulements peuvent être remplacés sur site avec un minimum d'outillage.
Grille d'entrée - fournie en standard

Caractéristiques techniques

Informations générales sur le produit

Bride d'entrée de connexion	DN 200 ISO-K
Poids	15.40
Bride de sortie de connexion	DN 25 ISO-KF (NW25)
Tension d'alimentation	DC 48V
Dimension Longueur	0.240
Indice de protection IP	IP54
Fréquence de l'alimentation	Tension CC
Dimension Hauteur	0.241
Dimension Largeur	0.240
Connector Electrical Power	Harting - Han Q ; M20 x 1 ; contact mâle Han C (IP65)
Contrôleur recommandé	TIC - Contrôleur d'instrument et turbo - commande uniquement
Noise / Sound Level	44.00 db(A) 44.00 db(A)
Méthode de refroidissement	Refroidissement par air (forcé - ventilateur) Refroidissement par eau Refroidissement par air (convection)
Refroidissement de la connexion	BSPP 1/8" (G) femelle raccord rapide de flexible 6x1 mm
Connection Inlet / Outlet Flange	DN 200 ISO-K / DN 25 ISO-KF (NW25)
Accessories / Scope of Supply	Fourni avec une grille d'entrée. Les accessoires de refroidissement par air et par eau doivent être commandés séparément.
Dimension Comments	Les dimensions longueur, largeur et hauteur représentent la forme extérieure de ce produit dans son orientation typique, lorsqu'il est posé au sol. Nous recommandons toujours de vérifier les dimensions détaillées données dans les dessins 2D du manuel d'instructions ou les formes 3D données dans les modèles 3D.
Connexion gaz de purge, lest d'air, purge	1/8" BSPP (or G 1/8") Female 1/8" BSPP (or G 1/8") Female

Conditions environnementales

Température ambiante de fonctionnement max.	313.15
Température ambiante Fonctionnement Min	278.15
Température ambiante de stockage min.	258.15
Température ambiante de stockage max.	343.15
Résistance au champ magnétique Max (couvrant la pire situation - nous consulter pour plus de détails)	0.010 T

Conditions d'utilisation - Restrictions

Altitude max.	4000.00
Débit d'eau de refroidissement min.	1.670 × 10⁻⁵
Température de l'eau de refroidissement max.	308.15
Température de l'eau de refroidissement min.	288.15
Débit d'eau de refroidissement max.	3.000 × 10⁻⁵
Flow Purge Gas Ballast	0.040
Pressure Permissible Supply Cooling Water - Min and Max	4.000 × 10⁵ 4.000 × 10⁵

Classification

Classification de la plage de pression du produit	High Vacuum: 1·10⁻³ - 1·10⁻⁷ mbar Ultra High Vacuum: 1·10⁻⁷ - 1·10⁻¹¹ mbar
Classification pompe à vide haute/moyenne/primaire	Pompe à vide élevé
Classification de pompe sèche ou humide	Dry

Données de performance

Puissance totale nominale	500.00
Pression ultime	1.000 × 10⁻⁵
Vitesse de rotation nominale	820.00
Puissance au vide ultime	100.00
Pumping Speed Air Nitrogen (@50Hz or max @default setting)	0.925
Temps d'accélération	150.00
Pression d'appui Max	600.00
Vitesse de pompage de l'argon	0.865
Taux de compression de l'azote dans l'air	1.000 × 10⁸
Taux de compression de l'hélium	1.000 × 10⁵
Taux de compression de l'hydrogène	10000.00
Vitesse de pompage de l'hélium	0.905
Vitesse de pompage de l'hydrogène	0.735
Taux de compression de l'argon	1.000 × 10⁸
Débit de gaz Air Azote Max	4.00
Débit de gaz Hélium Max	5.00
Débit de gaz hydrogène max.	5.00
Débit de gaz Argon Max	0.680
Commentaire sur les performances	La compression d'une TMP est une valeur décrivant la capacité du design à comprimer un type de gaz dans des conditions spécifiques. Les données de compression sont mesurées uniquement en utilisant les variantes de bride CF. Les valeurs sont indiquées pour toute la gamme. Pour certaines types de pompes, nous indiquons des vitesses de pompage différentes ISO > bride CF, car de petites différences de géométrie influencent leur performance, entraînant une différence >5%.

Connectivité - Interface de communication

Interfaces de communication client	RS485 (serial) RS232 (serial) E/S parallèle USB
Connexion Comms électriques Interface Connecteur	DSUB 15-PIN - Male (flying lead 1000 mm) Micro USB - femelle
Protocole d'interface de communication	Protocole DX
Connecteur des accessoires de connexion	Connecteur femelle à 4 broches M8 Phoenix Contact (SACC-DSI-M 8FS-4CON-M12/0.5)

Variantes

Orientation de l'installation	Toute orientation
Variante TMP	Q Q - Écoulement élevé Débit élevé
