Spécifications
| Raccordement de la bride d'entrée du vide | DN 160 ISO-K |
| Connexion de la bride de sortie du vide | DN 25 ISO-KF (NW25) |
| Méthode de refroidissement | Refroidissement par eau |
| Pression ultime | 3.000 × 10⁻⁶ |
| Tension d'alimentation | 1Ph 110-125V 50/60Hz |
| Puissance totale nominale | 1350.00 |
Diffstak 160/700 Pompe à diffusion - 1Ph 110-125V 50/60Hz, C - Sans vanne
Variantes
Explorez les variantes ci-dessous pour comparer le produit.
| Short Description | Référence produit | Variante Vanne d'isolation |
|---|---|---|
| B34831976 | M - Vanne manuelle | |
| B34831977 | M - Vanne manuelle | |
| B34831978 | M - Vanne manuelle | |
| B34832976 | P - Vanne pneumatique | |
| B34832977 | P - Vanne pneumatique | |
| B34832978 | P - Vanne pneumatique | |
| B34833976 | C - Sans vanne | |
| B34833977 | C - Sans vanne | |
| B34833978 | C - Sans vanne | |
| B34840976 | F - Sans vanne avec bride ConFlat | |
| B34840977 | F - Sans vanne avec bride ConFlat | |
| B34840978 | F - Sans vanne avec bride ConFlat |
Pompes à diffusion
Vacuum diffusion pumps are essential for creating high-vacuum environments in various industrial and research applications. They operate by heating a special lubricant (often silicone oils) to produce a high-speed jet of vapour, which directs gas molecules towards the pump’s exhaust. This process allows the pump to achieve very low pressures. They require a mechanical fore vacuum pump to operate.
Pompes à vapeur Diffstak
The Mk2 Diffstak series offers compact and efficient diffusion pumps, designed to deliver exceptionally clean pumping without the need for extra traps, baffles, or liquid nitrogen cooling.
Choose from four different sizes, 63-100-160-250mm based on your requirements and for applications prioritizing high ultimate vacuum, all four pump sizes are available with unvalved collars. These collars eliminate the need for backing/roughing connections.
For critical applications demanding the utmost vacuum performance, consider the unvalved versions. These models feature 6- or 8-inch diameter flanges, sealed with copper compression gaskets (ConFlat). Achieve an ultimate vacuum of less than 2 x 10-10 mbar (2x10-8 Pa) using a low-temperature trap. Choose the Diffstak that best suits your vacuum system needs and enjoy reliable, efficient performance.

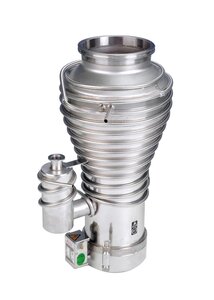

Diffstak 160/700C - 110-125 V 1-ph 50/60 Hz
160/700
Features and Benefits
- Pompe à diffusion : Le cœur du système, responsable d'un pompage efficace.
- Déflecteur refroidi à l'eau : Assure un refroidissement optimal pendant le fonctionnement.
- Vanne d'isolation à vide poussé : Partie de la bride d'entrée, configurable pour un fonctionnement manuel ou pneumatique.
- Connexion d'ébauche : Facilite le processus de pompage initial.
General Product Information
| Raccordement de la bride d'entrée du vide | DN 160 ISO-K |
| Poids | 18.00 |
| Connexion de la bride de sortie du vide | DN 25 ISO-KF (NW25) |
| Taux de fuite | 1.000 × 10⁻¹⁰ |
| Phase de l'alimentation | 1-Ph |
| Tension d'alimentation | 1Ph 110-125V 50/60Hz |
| Dimension Longueur | 0.355 |
| Indice IP | IP22 |
| Fréquence d'alimentation |
50 Hz
60 Hz |
| Dimension Hauteur | 0.578 |
| Dimension Largeur | 0.287 |
| Méthode de refroidissement | Refroidissement par eau |
| Connexion Refroidissement | accouplement à compression de 6 mm |
| Connection Inlet / Outlet Flange | DN 160 ISO-K / DN 25 ISO-KF (NW25) |
| Dimension Comments | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. We always recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
Classification
| Gamme de pression du produit | High Vacuum: 1·10⁻³ - 1·10⁻⁷ mbar |
| Classification vide élevé / moyen / faible | Pompe à vide élevé |
| Pompe sèche ou humide | Wet |
| Technologie des pompes à vide | Diffusion Pump |
Performance Data
| Puissance totale nominale | 1350.00 |
| Puissance totale nominale @60Hz | 1350.00 |
| Puissance totale nominale @50Hz | 1350.00 |
| Pression ultime | 3.000 × 10⁻⁶ |
| Puissance à l'Atmosphère | 1350.00 |
| Puissance au vide ultime | 1350.00 |
| Pumping Speed Air Nitrogen (@50Hz or max @default setting) | 0.760 |
| Durée de préchauffage | 1800.00 |
| Pression d'appui Max | 60.00 |
| Vitesse de pompage de l'azote dans l'air < 10-4 mbar | 0.760 |
| Consommation électrique Max | 1350.00 |
Material of Construction
| Matériaux de construction | Acier doux plaqué Ni, Aluminium, Acier inoxydable, Fluoroélastomère |
| Matériaux exposés au vide | Acier doux plaqué Ni, Aluminium, Acier inoxydable, Fluoroélastomère |
| Matériau rotor | Acier doux plaqué Ni |
| Matériau stator | Acier doux plaqué Ni |
Lubricants
| Type d'huile par défaut | Santovac® 5 |
Operation Conditions - Limitations
| Pression absolue Entrée Continue Max | 1.300 × 10⁵ |
| Capacité d'huile min. | 2.500 × 10⁻⁷ |
| Capacité d'huile max. | 2.500 × 10⁻⁷ |
| Débit d'eau de refroidissement min. | 3.194 × 10⁻⁵ |
| Pression absolue Sortie Continue Max | 60.00 |
Variants
| Variante Vanne d'isolation | C - Sans vanne |
Environmental Conditions
| Température ambiante de stockage min. | 293.15 |
| Température ambiante de stockage max. | 303.15 |
