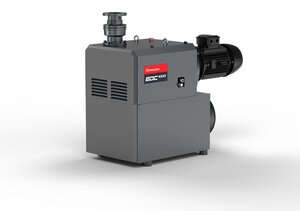

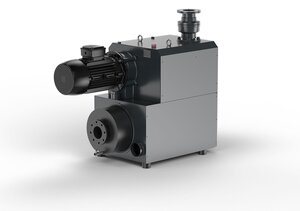

EDC 1000 - 400V 50Hz back left

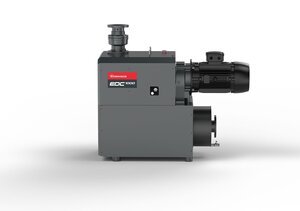

EDC 1000 - 400V 50Hz front

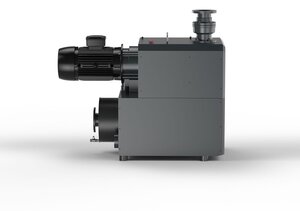

EDC 1000 - 400V 50Hz back
EDC 1000 - 400V 50Hz front right

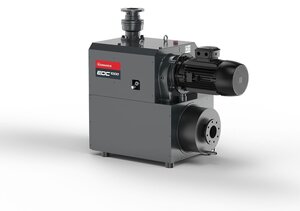

EDC 1000 - 400V 50Hz front left
EDC 1000 - 400V 50Hz back right

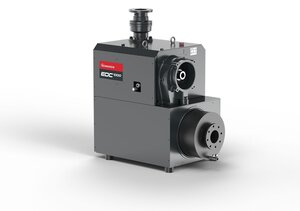

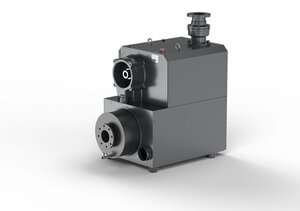

EDC1000V Bareshaft 50Hz front right

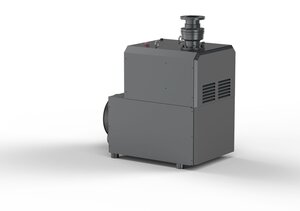

EDC1000V Bareshaft 50Hz back left

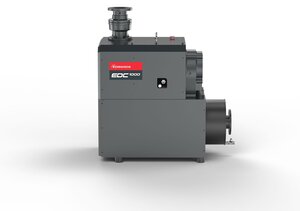

EDC1000V Bareshaft 50Hz front

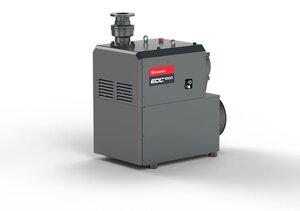

EDC1000V Bareshaft 50Hz front left

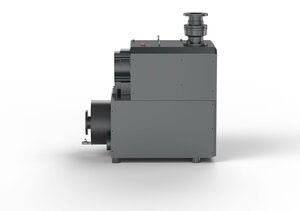

EDC1000V Bareshaft 50Hz back
EDC1000V Bareshaft 50Hz back right
EDC 1000

Spécifications

Raccordement de la bride d'entrée du vide DN 100
Connexion de la bride de sortie du vide DN 100
Méthode de refroidissement Refroidissement par air
Pression ultime 20000.00
Tension d'alimentation 3Ph 380V 60Hz

EDC1000 - Pompe sèche à becs, 3Ph 380V 60Hz IE3

Référence produit: A50873220

0 En stock

Cliquer pour connaître la disponibilité

Variantes

Explorez les variantes ci-dessous pour comparer le produit.

Short Description Référence produit Raccordement de la bride d'entrée du vide Poids Connexion de la bride de sortie du vide Tension d'alimentation Dimension Longueur Connection Inlet / Outlet Flange Pumping Speed Air Nitrogen (@50Hz or max @default setting)
EDC1000 - Arbre nu 60 Hz
A50873201 DN 100 615.00 DN 100 - 1.17 DN 100 / DN 100 0.031
EDC1000 - 380V 60Hz 3Ph IEC
A50873220 DN 100 781.00 DN 100 3Ph 380V 60Hz 1.43 DN 100 / DN 100 0.278
EDC1000 - 460V 60Hz 3Ph IEC UL
A50873230 3" BSPP (or G 3") Female 781.00 2 1/2" BSPP (or G 2 1/2") Female 3Ph 460V 60Hz 1.43 3" BSPP (or G 3") Female / 2 1/2" BSPP (or G 2 1/2") Female 0.278
Détails du produit

Pompes sèches à becs

Les pompes à vide à griffes sèches sont des pompes volumétriques qui utilisent deux rotors en forme de griffes pour piéger et comprimer le gaz afin de créer un vide. Elles ne nécessitent pas d'huile, peu d'entretien et peuvent fonctionner en continu sans subir d'usure. Elles sont couramment utilisées dans les applications industrielles qui nécessitent des systèmes de vide fiables et efficaces.

Sèche à becs EDC

La gamme de pompes  sèches à becs EDC d'Edwards se caractérise par une conception innovante qui crée un  nouveau standard sur le marché des pompes à becs. La simplicité, la robustesse, l'efficacité et la capacité de traitement des contaminants de ces pompes en font un choix judicieux pour votre application. Conçues selon les normes et la qualité exigées par nos clients, les pompes sèches à becs Edwards vous offrent une solution rentable et fiable pour répondre à vos besoins.

Caractéristiques techniques

General Product Information

Raccordement de la bride d'entrée du vide DN 100
Poids 781.00
Connexion de la bride de sortie du vide DN 100
Phase de l'alimentation 3-Ph
Tension d'alimentation 3Ph 380V 60Hz
Dimension Longueur 1.43
Indice IP IP54
Fréquence d'alimentation 60 Hz
Dimension Hauteur 1.27
Dimension Largeur 0.680
Connexion d'alimentation en hélium Câblage (dans le boîtier électrique de la pompe / secteur)
Noise / Sound Level 85.00 db(A)
Méthode de refroidissement Refroidissement par air
Classe d'efficacité du moteur IE3
Connection Inlet / Outlet Flange DN 100 / DN 100
Accessories / Scope of Supply Filtre d'entrée d'air et silencieux de sortie
Dimension Comments The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. We always recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models.
Certification Motor CE
NEMA
connectionPurgeGasBallastVentConnector 1/4" BSPT Male
connectionShaftsealPurge Rigid Tube 1/4" outer diameter

Performance Data

Puissance totale nominale @60Hz 22000.00
Vitesse de pompage de l'azote dans l'air 60 Hz 0.283
Pression ultime 20000.00
Déplacement @60Hz Max 0.317
Vitesse de rotation nominale 68.33
Pumping Speed Air Nitrogen (@50Hz or max @default setting) 0.278

Material of Construction

Matériaux de construction Aluminium coulé, S45C, 64T, SS revêtu PEEK, Acier
Matériau rotor Acier inoxydable 1.4301 / 304 / X5 CrNi 18 10
Matériau stator Aluminium

Classification

Gamme de pression du produit Rough Vacuum: 1000 mbar - 1 mbar
Classification vide élevé / moyen / faible Pompe à vide primaire
Pompe sèche ou humide Dry
Technologie des pompes à vide Dry Claw Pump

Operation Conditions - Limitations

Pression absolue Entrée Continue Max 1.050 × 10⁵
Altitude max. 1000.00
Capacité d'huile min. 2.800 × 10⁻³
Capacité d'huile max. 2.800 × 10⁻³
Pression absolue Sortie Continue Max 1.013 × 10⁵

Environmental Conditions

Température ambiante de fonctionnement max. 313.15
Température ambiante Fonctionnement Min 278.15
Température ambiante de stockage min. 263.15
Température ambiante de stockage max. 333.15
