Spécifications
| Raccordement de la bride d'entrée du vide | 3" BSPP (or G 3") Female |
| Connexion de la bride de sortie du vide | 2 1/2" BSPP (or G 2 1/2") Female |
| Méthode de refroidissement | Refroidissement par air |
| Pression ultime | 20000.00 |

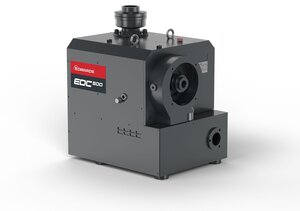

EDC500 - Pompe sèche à becs, IE3
Référence produit: A50873101
Variantes
Explorez les variantes ci-dessous pour comparer le produit.
| Short Description | Référence produit | Raccordement de la bride d'entrée du vide | Poids | Tension d'alimentation | Dimension Longueur | Fréquence d'alimentation | Noise / Sound Level | Connection Inlet / Outlet Flange | Certification Motor | Puissance totale nominale | Puissance totale nominale @60Hz | Puissance totale nominale @50Hz | Vitesse de pompage de l'azote dans l'air 60 Hz | Vitesse de pompage de l'azote dans l'air 50 Hz | Displacement @50Hz Max | Déplacement @60Hz Max |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A50873100 | 3" BSPP (or G 3") Female | 309.00 | - | 0.811 | 50 Hz | 76.00 db(A) | 3" BSPP (or G 3") Female / 2 1/2" BSPP (or G 2 1/2") Female | - | - | - | 9200.00 | - | 0.128 | 0.139 | - | |
| A50873101 | 3" BSPP (or G 3") Female | 313.00 | - | 0.822 | 60 Hz | 78.00 db(A) | 3" BSPP (or G 3") Female / 2 1/2" BSPP (or G 2 1/2") Female | - | - | 11000.00 | - | 0.150 | - | - | 0.167 | |
| A50873110 | 3/4" BSPP (or G 3/4") Female | 397.00 | 3Ph 400V 50Hz | 1.25 | 50 Hz | 76.00 db(A) | 3/4" BSPP (or G 3/4") Female / 2 1/2" BSPP (or G 2 1/2") Female | CE NEMA | 9200.00 | - | 9200.00 | - | 0.128 | 0.139 | - | |
| A50873120 | 3" BSPP (or G 3") Female | 429.00 | 3Ph 380V 60Hz | 1.30 | 60 Hz | 78.00 db(A) | 3" BSPP (or G 3") Female / 2 1/2" BSPP (or G 2 1/2") Female | CE NEMA | - | 11000.00 | - | 0.150 | - | - | 0.167 | |
| A50873130 | 3/4" BSPP (or G 3/4") Female | 429.00 | 3Ph 400V 50Hz | 1.30 | 50 Hz | 76.00 db(A) | 3/4" BSPP (or G 3/4") Female / 2 1/2" BSPP (or G 2 1/2") Female | CE NEMA | 9200.00 | 11000.00 | - | 0.150 | - | - | 0.167 |
Pompes sèches à becs
Les pompes à vide à griffes sèches sont des pompes volumétriques qui utilisent deux rotors en forme de griffes pour piéger et comprimer le gaz afin de créer un vide. Elles ne nécessitent pas d'huile, peu d'entretien et peuvent fonctionner en continu sans subir d'usure. Elles sont couramment utilisées dans les applications industrielles qui nécessitent des systèmes de vide fiables et efficaces.
Sèche à becs EDC
La gamme de pompes sèches à becs EDC d'Edwards se caractérise par une conception innovante qui crée un nouveau standard sur le marché des pompes à becs. La simplicité, la robustesse, l'efficacité et la capacité de traitement des contaminants de ces pompes en font un choix judicieux pour votre application. Conçues selon les normes et la qualité exigées par nos clients, les pompes sèches à becs Edwards vous offrent une solution rentable et fiable pour répondre à vos besoins.
General Product Information
| Raccordement de la bride d'entrée du vide | 3" BSPP (or G 3") Female |
| Poids | 313.00 |
| Connexion de la bride de sortie du vide | 2 1/2" BSPP (or G 2 1/2") Female |
| Phase de l'alimentation | 3-Ph |
| Dimension Longueur | 0.822 |
| Indice IP | IP54 |
| Fréquence d'alimentation | 60 Hz |
| Dimension Hauteur | 0.845 |
| Dimension Largeur | 0.586 |
| Connexion d'alimentation en hélium | Câblage (dans le boîtier électrique de la pompe / secteur) |
| Noise / Sound Level | 78.00 db(A) |
| Méthode de refroidissement | Refroidissement par air |
| Classe d'efficacité du moteur | IE3 |
| Connection Inlet / Outlet Flange | 3" BSPP (or G 3") Female / 2 1/2" BSPP (or G 2 1/2") Female |
| Accessories / Scope of Supply | Filtre d'entrée d'air et silencieux de sortie |
| Dimension Comments | The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. We always recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models. |
| connectionPurgeGasBallastVentConnector | 1/4" BSPT Male |
| connectionShaftsealPurge | Rigid Tube 1/4" outer diameter |
Performance Data
| Puissance totale nominale @60Hz | 11000.00 |
| Vitesse de pompage de l'azote dans l'air 60 Hz | 0.150 |
| Pression ultime | 20000.00 |
| Déplacement @60Hz Max | 0.167 |
| Vitesse de rotation nominale | 68.33 |
| Pumping Speed Air Nitrogen (@50Hz or max @default setting) | 0.031 |
Material of Construction
| Matériaux de construction | Aluminium coulé, S45C, 64T, SS revêtu PEEK, Acier |
| Matériau rotor | Acier inoxydable 1.4301 / 304 / X5 CrNi 18 10 |
| Matériau stator | Aluminium |
Classification
| Gamme de pression du produit | Rough Vacuum: 1000 mbar - 1 mbar |
| Classification vide élevé / moyen / faible | Pompe à vide primaire |
| Pompe sèche ou humide | Dry |
| Technologie des pompes à vide | Dry Claw Pump |
Operation Conditions - Limitations
| Pression absolue Entrée Continue Max | 1.050 × 10⁵ |
| Altitude max. | 1000.00 |
| Capacité d'huile min. | 1.800 × 10⁻³ |
| Capacité d'huile max. | 1.800 × 10⁻³ |
| Pression absolue Sortie Continue Max | 1.013 × 10⁵ |
Environmental Conditions
| Température ambiante de fonctionnement max. | 313.15 |
| Température ambiante Fonctionnement Min | 278.15 |
| Température ambiante de stockage min. | 263.15 |
| Température ambiante de stockage max. | 333.15 |
