EDC 500 - 400V 50Hz back

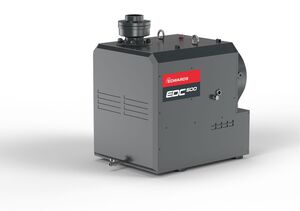

EDC500V Bareshaft 50Hz front right
EDC500V Bareshaft 50Hz back left

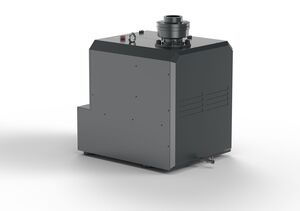

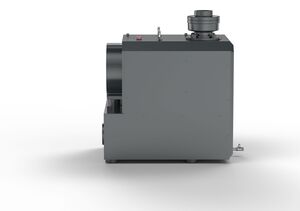

EDC500V Bareshaft 50Hz back

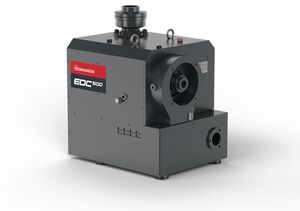

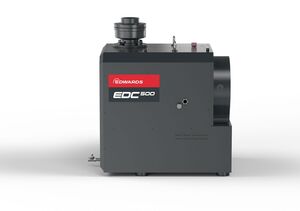

EDC500V Bareshaft 50Hz front

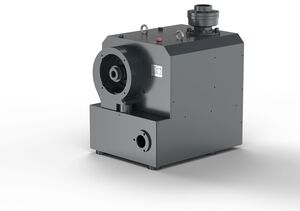

EDC500V Bareshaft 50Hz front left
EDC500V Bareshaft 50Hz back right

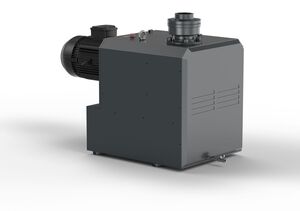

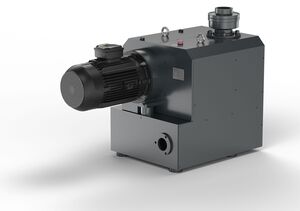

EDC 500 - 400V 50Hz back left
EDC 500 - 400V 50Hz back right

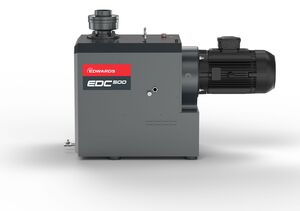

EDC 500 - 400V 50Hz front
EDC 500 - 400V 50Hz front right

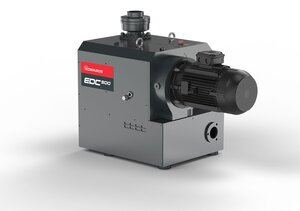

EDC 500

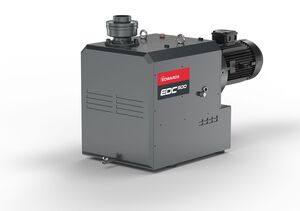

EDC 500 - 400V 50Hz front left

Spécifications

Raccordement de la bride d'entrée du vide 3/4" BSPP (or G 3/4") Female
Connexion de la bride de sortie du vide 2 1/2" BSPP (or G 2 1/2") Female
Méthode de refroidissement Refroidissement par air
Pression ultime 20000.00
Tension d'alimentation 3Ph 400V 50Hz
Puissance totale nominale 9200.00

EDC500 - Pompe sèche à becs, 3Ph 400V 50Hz IE3

Référence produit: A50873110

0 En stock

Cliquer pour connaître la disponibilité

Variantes

Explorez les variantes ci-dessous pour comparer le produit.

Short Description Référence produit Raccordement de la bride d'entrée du vide Poids Tension d'alimentation Dimension Longueur Fréquence d'alimentation Noise / Sound Level Connection Inlet / Outlet Flange Certification Motor Puissance totale nominale Puissance totale nominale @60Hz Puissance totale nominale @50Hz Vitesse de pompage de l'azote dans l'air 60 Hz Vitesse de pompage de l'azote dans l'air 50 Hz Displacement @50Hz Max Déplacement @60Hz Max
EDC500 - Arbre nu 50 Hz
A50873100 3" BSPP (or G 3") Female 309.00 - 0.811 50 Hz 76.00 db(A) 3" BSPP (or G 3") Female / 2 1/2" BSPP (or G 2 1/2") Female - - - 9200.00 - 0.128 0.139 -
EDC500 - Arbre nu 60 Hz
A50873101 3" BSPP (or G 3") Female 313.00 - 0.822 60 Hz 78.00 db(A) 3" BSPP (or G 3") Female / 2 1/2" BSPP (or G 2 1/2") Female - - 11000.00 - 0.150 - - 0.167
EDC500 - 400V 50Hz 3Ph IEC
A50873110 3/4" BSPP (or G 3/4") Female 397.00 3Ph 400V 50Hz 1.25 50 Hz 76.00 db(A) 3/4" BSPP (or G 3/4") Female / 2 1/2" BSPP (or G 2 1/2") Female CE NEMA 9200.00 - 9200.00 - 0.128 0.139 -
EDC500 - 380V 60Hz 3Ph IEC
A50873120 3" BSPP (or G 3") Female 429.00 3Ph 380V 60Hz 1.30 60 Hz 78.00 db(A) 3" BSPP (or G 3") Female / 2 1/2" BSPP (or G 2 1/2") Female CE NEMA - 11000.00 - 0.150 - - 0.167
EDC500 - 460V 60Hz 3 Ph IEC UL
A50873130 3/4" BSPP (or G 3/4") Female 429.00 3Ph 400V 50Hz 1.30 50 Hz 76.00 db(A) 3/4" BSPP (or G 3/4") Female / 2 1/2" BSPP (or G 2 1/2") Female CE NEMA 9200.00 11000.00 - 0.150 - - 0.167
Détails du produit

Pompes sèches à becs

Les pompes à vide à griffes sèches sont des pompes volumétriques qui utilisent deux rotors en forme de griffes pour piéger et comprimer le gaz afin de créer un vide. Elles ne nécessitent pas d'huile, peu d'entretien et peuvent fonctionner en continu sans subir d'usure. Elles sont couramment utilisées dans les applications industrielles qui nécessitent des systèmes de vide fiables et efficaces.

Sèche à becs EDC

La gamme de pompes  sèches à becs EDC d'Edwards se caractérise par une conception innovante qui crée un  nouveau standard sur le marché des pompes à becs. La simplicité, la robustesse, l'efficacité et la capacité de traitement des contaminants de ces pompes en font un choix judicieux pour votre application. Conçues selon les normes et la qualité exigées par nos clients, les pompes sèches à becs Edwards vous offrent une solution rentable et fiable pour répondre à vos besoins.

Caractéristiques techniques

General Product Information

Raccordement de la bride d'entrée du vide 3/4" BSPP (or G 3/4") Female
Poids 397.00
Connexion de la bride de sortie du vide 2 1/2" BSPP (or G 2 1/2") Female
Phase de l'alimentation 3-Ph
Tension d'alimentation 3Ph 400V 50Hz
Dimension Longueur 1.25
Indice IP IP54
Fréquence d'alimentation 50 Hz
Dimension Hauteur 0.845
Dimension Largeur 0.586
Connexion d'alimentation en hélium Câblage (dans le boîtier électrique de la pompe / secteur)
Noise / Sound Level 76.00 db(A)
Méthode de refroidissement Refroidissement par air
Classe d'efficacité du moteur IE3
Connection Inlet / Outlet Flange 3/4" BSPP (or G 3/4") Female / 2 1/2" BSPP (or G 2 1/2") Female
Accessories / Scope of Supply Filtre d'entrée d'air et silencieux de sortie
Dimension Comments The dimensions length, width and height try to describe the outer shape of this particular product in its typical orientation when standing on the ground. We always recommend checking the detailed dimensions given in 2D drawings in the instruction manual or the 3D shapes given in 3D models.
Certification Motor CE
NEMA
connectionPurgeGasBallastVentConnector 1/4" BSPT Male
connectionShaftsealPurge Rigid Tube 1/4" outer diameter

Performance Data

Puissance totale nominale 9200.00
Puissance totale nominale @50Hz 9200.00
Vitesse de pompage de l'azote dans l'air 50 Hz 0.128
Displacement @50Hz Max 0.139
Pression ultime 20000.00
Vitesse de rotation nominale 68.33
Pumping Speed Air Nitrogen (@50Hz or max @default setting) 0.031

Environmental Conditions

Température ambiante de fonctionnement max. 313.15
Température ambiante Fonctionnement Min 278.15
Température ambiante de stockage min. 263.15
Température ambiante de stockage max. 333.15

Classification

Gamme de pression du produit Rough Vacuum: 1000 mbar - 1 mbar
Classification vide élevé / moyen / faible Pompe à vide primaire
Pompe sèche ou humide Dry
Technologie des pompes à vide Dry Claw Pump

Material of Construction

Matériaux de construction Aluminium coulé, S45C, 64T, SS revêtu PEEK, Acier
Matériau rotor Acier inoxydable 1.4301 / 304 / X5 CrNi 18 10
Matériau stator Aluminium

Operation Conditions - Limitations

Pression absolue Entrée Continue Max 1.050 × 10⁵
Altitude max. 1000.00
Capacité d'huile min. 1.800 × 10⁻³
Capacité d'huile max. 1.800 × 10⁻³
Pression absolue Sortie Continue Max 1.013 × 10⁵
